射线防护铅板-欢迎新老客户实地考察

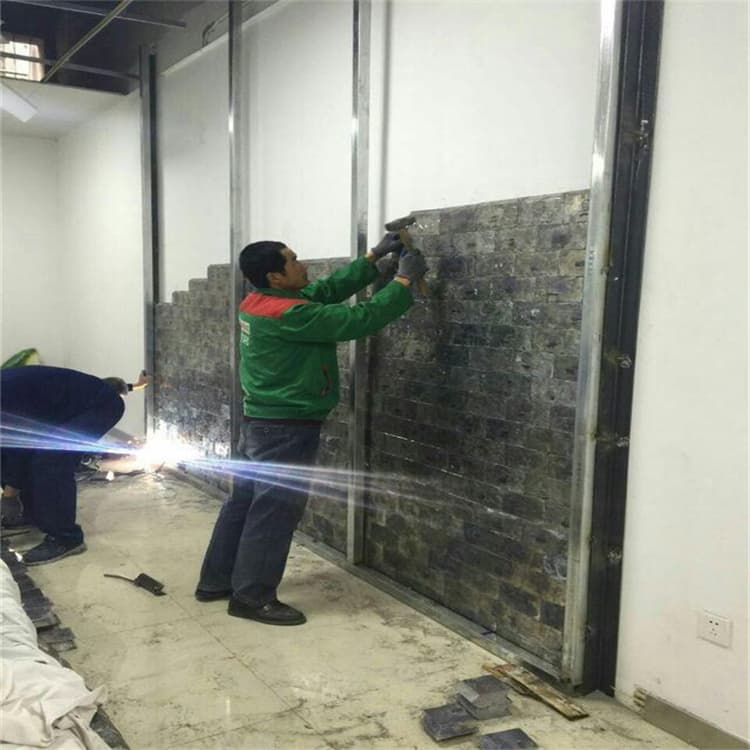

粘贴铅板墙面时，铅板之间的缝隙处理至关重要，它直接关系到射线防护的效果。以下是常见的处理方法：铅板重叠：在安装铅板时，可使相邻铅板边缘部分重叠，重叠宽度通常为 20 - 50mm，具体根据铅板施工厚度和防护要求而定。这种方式能有效减少射线从缝隙泄漏的可能性，并且安装相对简单。重叠部分用粘结剂紧密粘贴，确保无间隙。使用铅胶条：在铅板缝隙处嵌入铅胶条是另一种常用方法。铅胶条具有良好的柔韧性和射线屏蔽性能。先将缝隙清理干净，然后将铅胶条准确嵌入缝隙中，使用专用工具将其压实，使其与铅板紧密贴合。铅胶条的厚度一般与铅板厚度相当，宽度根据缝隙大小选择，一般为 10 - 30mm。涂抹铅膏：对于较小的缝隙，可以使用铅膏进行填充。铅膏是一种由铅粉和粘结剂等组成的膏状材料。将铅膏均匀涂抹在缝隙中，填充密实，然后用刮板将表面刮平，使其与铅板表面齐平。涂抹铅膏时要注意涂抹厚度，一般为 3 - 5mm，确保缝隙被完全填满。焊接处理：如果铅板厚度较大且条件允许，可采用焊接的方式处理缝隙。使用专业的铅焊设备，由熟练的技术人员进行焊接操作。焊接前需将缝隙两侧的铅板表面清理干净，去除油污、当地杂质等。焊接时要控制好焊接温度和速度，确保焊缝饱满、本地均匀，无虚焊、同城漏焊等缺陷。焊接完成后，对焊缝进行打磨、本地抛光处理，使其表面光滑，与铅板整体外观一致。无论采用哪种方法，处理完缝隙后都要进行仔细检查，确保缝隙处的防护性能不低于铅板本身，以达到良好的射线防护效果。

辐射源开启后的测量：开启医用辐射源，按照正常使用条件和参数进行运行，待辐射稳定后，使用辐射剂量仪在预先确定的检测点进行测量。每个检测点应测量多次，每次测量时间根据剂量仪的响应特性和辐射场的稳定性确定，一般不少于 1 分钟，取平均值作为该点的辐射剂量值。结果评估：将测量得到的辐射剂量值与相关标准规定的限值进行比较，如医用 CT 机房外的辐射剂量率应不超过 2.5μSv/h。若测量值超过限值，应分析原因，如铅板安装是否存在缝隙、附近孔洞，或铅板本身防护性能是否不足等，并采取相应的整改措施。辐射泄漏检测检测方法：在铅板安装区域周围，特别是铅板拼接处、当地门窗缝隙等可能存在泄漏的部位，使用辐射剂量仪进行扫描检测。检测时，剂量仪的探头应贴近被测表面，以一定的速度缓慢移动，确保不遗漏任何可能的泄漏点。结果判断：若在检测过程中发现辐射剂量异常升高的区域，应仔细检查该区域的铅板安装情况，判断是否存在泄漏。如发现泄漏，需及时对泄漏部位进行修复或密封处理，处理后再次进行检测，直至辐射泄漏量符合要求。检测报告编制内容填写：根据检测结果，编制详细的检测报告。报告内容应包括检测项目、当地检测方法、当地检测仪器、同城检测点位置、测量数据、结果分析以及结论等。签字盖章：检测报告应由具备相应资质的检测人员签字，并加盖检测机构的公章，确保报告的真实性和权威性。检测过程中，检测人员应严格按照相关标准和操作规程进行操作，确保检测结果的准确性和可靠性。同时，对于检测中发现的问题，应及时与施工方和使用方沟通，共同协商解决，以保障医用铅板施工的防护性能符合要求，保护医患人员的。

铅板施工墙面防护性能检测主要涉及对射线屏蔽效果的检测，以下是一些常用的专业设备：辐射剂量仪功能：用于测量辐射剂量率，通过在铅板墙面不同位置及周围环境进行测量，对比有无铅板防护时的辐射剂量率变化，以此评估铅板墙面的防护性能。原理：利用探测器（如气体探测器、闪烁探测器等）探测射线与物质相互作用产生的电信号或光信号，经过电子电路处理后转化为可读的剂量率数值。举例：常见的有便携式 X、同城γ 辐射剂量率仪，如福禄克（Fluke）的 451P 型辐射剂量率仪，具有高精度、附近宽量程等特点，可广泛应用于各种射线防护场所的剂量检测。放射性核素活度计功能：若要检测铅板对特定放射性核素射线的防护效果，需先使用放射性核素活度计测量放射源的活度，再结合辐射剂量仪的测量结果，更准确地评估铅板对该种射线的屏蔽能力。原理：基于射线与探测器内的灵敏介质相互作用，产生与射线强度成正比的电脉冲信号，通过对这些信号的分析和处理来确定放射性核素的活度。举例：如西安中核核仪器有限公司生产的 FH463A1 型智能 γ 放射源活度计，可对多种放射性核素进行活度测量，具有较高的测量精度和稳定性。X 射线衍射仪功能：用于分析铅板的晶体结构和物相组成。通过检测铅板在不同角度下对 X 射线的衍射情况，了解铅板的微观结构变化，进而判断铅板在长期使用过程中是否因受到辐射等因素影响而发生结构改变，间接评估其防护性能的稳定性。原理：当 X 射线照射到晶体时，会发生衍射现象，根据衍射图谱可分析出晶体的结构和物相信息。举例：布鲁克（Bruker）的 D8 Advance 型 X 射线衍射仪，具有高分辨率、当地高灵敏度等优点，广泛应用于材料结构分析领域，包括铅板等防护材料的检测。电子显微镜功能：用于观察铅板表面的微观形貌和结构特征。可以发现铅板表面的微小缺陷、同城裂纹、氧化层等，这些微观结构的变化可能会影响铅板的防护性能。通过对比使用前后或不同部位的微观结构，评估铅板的损伤程度和防护性能的变化。原理：利用电子束与样品相互作用产生的各种信号（如二次电子、本地背散射电子等）来成像，从而获得样品表面的微观信息。举例：例如蔡司（Zeiss）的 Ultra 55 型场发射扫描电子显微镜，具有高分辨率和出色的成像能力，能够清晰地观察到铅板表面纳米级的结构特征。
